Victron SmartSolar au Sénégal : le régulateur solaire MPPT intelligent pour optimiser votre production solaire.
Un convertisseur qui exploite au mieux vos panneaux solaires, même lorsque l'ensoleillement varie...
Le Victron SmartSolar MPPT fait le lien entre vos panneaux solaires et votre batterie.
Son rôle est simple : récupérer un maximum d’énergie produite par les panneaux et l’utiliser pour recharger efficacement la batterie.
Il adapte automatiquement son fonctionnement en fonction de l’ensoleillement et de la température afin de profiter au mieux de l’énergie solaire disponible tout au long de la journée.
Cette gestion intelligente permet d’améliorer le rendement de l’installation et d’assurer une recharge fiable et régulière de la batterie.
Pourquoi choisir un régulateur MPPT SmartSolar plutôt qu'un onduleur solaire ?
Choisir un régulateur MPPT, c’est avant tout opter pour une solution à la fois plus économique et plus efficace pour recharger directement une batterie à partir de panneaux solaires.
À puissance équivalente, un régulateur MPPT(1) coûte généralement moins cher qu’un onduleur photovoltaïque(2), notamment parce qu’il ne doit pas transformer le courant continu des panneaux en courant alternatif.
Dans une installation avec onduleur solaire, l’énergie des panneaux est d’abord convertie de DC vers AC, puis le Victron MultiPlus(3) doit à nouveau la convertir de AC vers DC pour la stocker dans la batterie.
Chaque conversion entraîne des pertes, ce qui réduit le rendement global, souvent autour de 90 %.
Avec un SmartSolar MPPT, l’énergie reste en courant continu : le régulateur adapte directement la tension des panneaux à celle de la batterie, en 12, 24 ou 48 VDC selon l’installation. Le nombre de conversions est ainsi réduit et le rendement peut atteindre environ 95 % ou davantage, ce qui permet de récupérer une plus grande partie de l’énergie produite par les panneaux.
Cette différence de rendement aura peu d’impact sur la production quotidienne, mais elle devient nettement plus significative lorsqu’on l’observe sur plusieurs mois ou plusieurs années.
La certitude de combiner performance, fiabilité et surveillance
Maximiser la production solaire de votre installation solaire
Maximiser la production solaire, c’est exploiter en permanence le point de puissance optimal grâce au MPPT et assurer une gestion efficace des flux d’énergie vers les batteries.
Une recharge adaptée directement à la batterie
La simplicité, c’est un SmartSolar qui s’adapte automatiquement à la tension du parc batterie, sans réglage complexe lors d’un changement de batterie et de tension de fonctionnement.
Compatible avec de nombreuses tensions de batteries
La polyvalence, c’est un seul SmartSolar compatible avec trois tensions de batterie — 12, 24 et 48 V — pour un investissement unique et une grande flexibilité d’utilisation.Surveillance et configuration simplifiées
La surveillance, c’est un suivi précis de l’énergie produite, jour après jour, pour analyser rigoureusement les performances de l’installation.Intégration facile dans l'ecosystème Victron
La connectivité, c’est une intégration automatique à l’écosystème Victron pour une surveillance complète et centralisée de l’installation.
Une conception faite pour durer
Encore un équipement Victron dont la fiabilité et la qualité ne sont plus à démontrer.
Avantage d'un MPPT
Comment fonctionne un MPPT par rapport à un convertisseur PWM conventionnel
La puissance d’un panneau solaire varie selon l’ensoleillement, la température et sa tension de fonctionnement.
La technologie MPPT recherche en permanence le point où le panneau produit le plus d’énergie et adapte automatiquement la tension et le courant.
Contrairement à un régulateur PWM , qui fonctionne essentiellement à la tension de la batterie, le MPPT permet aux panneaux de travailler à leur point optimal.
Il récupère ainsi davantage d’énergie et améliore le rendement global de l’installation surtout lorsque la tension des panneaux est nettement supérieure à celle de la batterie.
Comment choisir son Victron SmartSolar ?
Comprendre la nomenclature des modèles ?
Le choix du convertisseur SmartSolar doit se faire avec analyse :
- Puissance totale des panneaux
- Leur tension à vide VOC
- Leur branchement en série/parallèle
- La tension des batterie 12 / 24 / 48 VDC
- Le courant maximum de recharge souhaité
Par exemple, un SmartSolar MPPT 250/100
250 : tension maximale de la série de panneaux solaires en VOC.
100 : courant maximum de charge de la batterie.
MC4 : précise que les panneaux peuvent être reliés avec des connecteurs MC4. Sinon, la connexion se fait avec une borne à viser.
Quelle puissance de panneaux raccorder à mon SmartSolar ?
On vous explique tout ...
(*)((*)(*)Ces données sont fournies à titres indicatif et nécessitent une vérification pour chaque situation et modèle de panneaux solaires utilisé.
Reprenons l'exemple : (*)
Victron SmartSolar de 250/100 raccordé à un banc de batterie de 48VDC.
Le choix de ce convertisseur nous indique déjà que la tension en circuit ouvert (VOC) de la série de panneaux ne doit pas dépasser 250 VDC (*) et que le courant de charge de la batterie est de 100A.

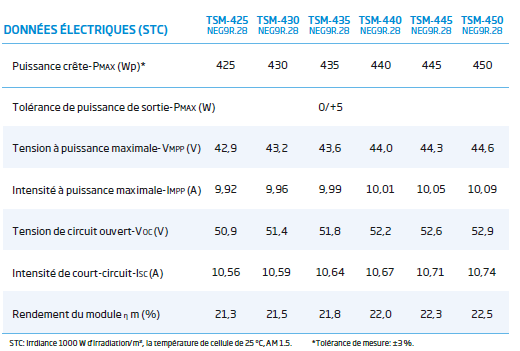

Vous disposez de panneaux solaire TRINA Solar 425 Wc aux caractéristiques suivantes:
La tension en circuit ouvert est de 50.9 V, donc une série de 4 panneaux donnera une tension VOC de 4 x 50.9 V soit 203.6 V car inférieur à 250 V.
5 panneaux donneront 5 x 50.9 V soit 254.5 V car supérieur à 250 V.
Mais, le courant de charge de la batterie pour un SmartSolar 250/100 est de 100 A, ce qui veut dire qu'à une tension de charge batterie de 57.2 V (tension d'absorption), la puissance de charge est de 57.2 x 100 soit environ 5.800 W.
Raccorder 4 panneaux de 425 Wc pourrrait donc produire maximum 4 x 425 W soit 1.700W.
Cette puissance de 1.700 Wc est donc largement sous la capacité de charge maximal du convertisseur qui est de 5.800 W.
Le convertisseur ne pourra pas travailler au maximum de son potentiel, ce qui entraînera un investissement supérieur aux besoins réels de l’installation.
Exploiter son SmartSolar à 100 %
La fiche technique du SmartSolar nous indique que le courant maximum de court-circuit est de 30 A par connexion MC4.
Une serie de 4 panneaux Trina Solar produira un courant de 10.56 A ISC, soit largement inférieur au courant maximum de court-circuit.
Il est donc possible de raccorder 2 séries de 4 panneaux sur le connecteurs MC4.
2 x 10.56 A = 21.12 A, soit inférieur au 30A maximum repris sur la fiche technique.
La puissance photovoltaïque sera donc de 2 x 1.700 Wc soit 3.400 Wc.
Cette configuration, quoique légèrement encore inférieure à la charge max de 5.800 W, rentabilisera un peu plus le SmartSolar.
Choisir des panneaux solaires à faibles tensions...
Il existe sur le marché de nombreux panneaux photovoltaïques présentant des caractéristiques électriques parfois très différentes.
Avec un régulateur SmartSolar, il est particulièrement intéressant de sélectionner des panneaux dont la tension à vide (Voc) reste relativement faible, afin de pouvoir raccorder 5, voire 6 panneaux en série sans dépasser la tension d’entrée maximale du MPPT.
Cette configuration permet d’augmenter la puissance totale du champ photovoltaïque et de la rapprocher davantage de la puissance maximale de charge que peut fournir le SmartSolar à la batterie.
Et si la puissance totale des panneaux dépasse la puissance maximale du convertisseur ?
Si la puissance du champ photovoltaïque dépasse la puissance maximale du convertisseur, tout en respectant ses limites électriques de tension et de courant, celui-ci limitera simplement la puissance à sa valeur maximale : on parle alors d’écrêtage
Besoin d'aide pour dimensionner votre SmartSolar ?
Comment raccorder les panneaux solaires au Smart Solar ?
Montage en série et en parallèle

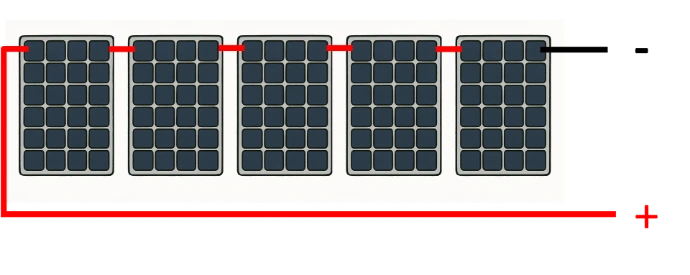

Branchement en série :
Le branchement en série permet d’additionner la tension de plusieurs panneaux tout en conservant le même courant.
C’est une solution simple et efficace pour réduire les pertes dans les câbles et acheminer l’énergie solaire vers le régulateur MPPT dans de bonnes conditions.

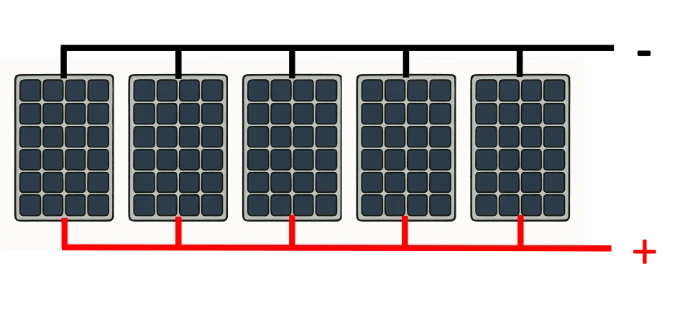

Branchement en parallèle :
Le branchement en parallèle permet d’additionner le courant de plusieurs panneaux tout en conservant la même tension.
Cette configuration est particulièrement intéressante lorsque l’on souhaite augmenter la puissance disponible sans dépasser la tension maximale admissible du régulateur MPPT.

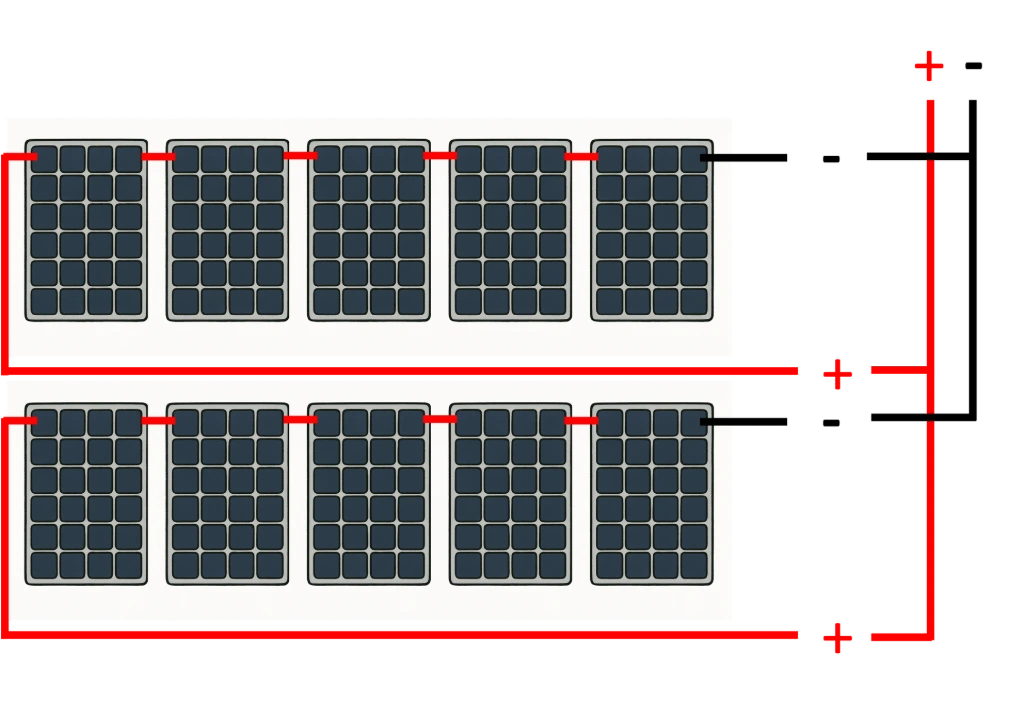

Un branchement mixte :
Enfin , le branchement série-parallèle combine les avantages des deux configurations : la mise en série augmente la tension, tandis que la mise en parallèle augmente le courant disponible.
Cette solution permet d’adapter facilement un champ de plusieurs panneaux aux caractéristiques du régulateur MPPT et d’optimiser le transport de l’énergie.
Paramétrer simplement son Victron SmartSolar
grâce à l'application VICTRON CONNECT

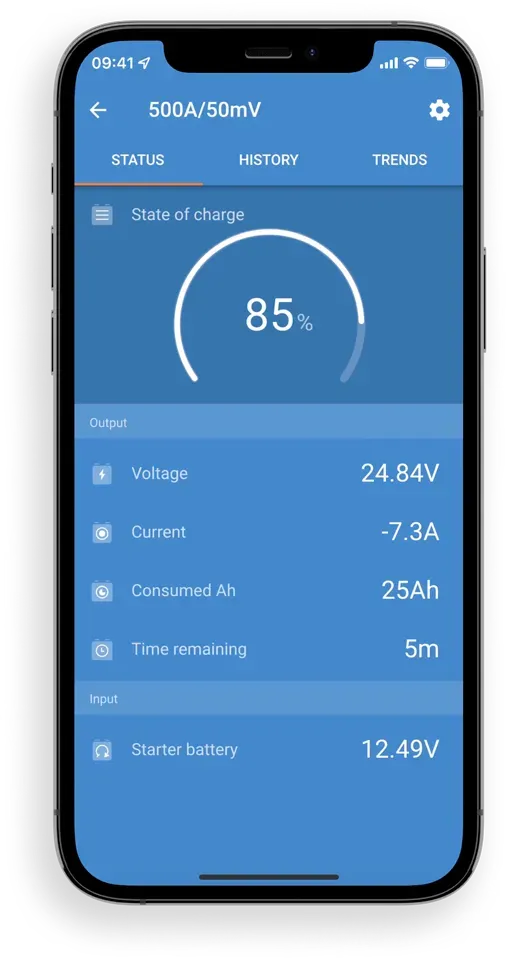

VictronConnect est l’application de Victron Energy qui permet de se connecter simplement aux équipements compatibles, notamment via Bluetooth.
Elle permet de consulter en temps réel les principales données de fonctionnement, de modifier les paramètres et d’effectuer les réglages nécessaires.
L’application donne également accès à l’historique de certaines données et facilite le diagnostic ainsi que la mise en service des équipements Victron.
Découvrir la gamme de SmartSolar
Contrôleur avec sortie de charge !
Bluetooth

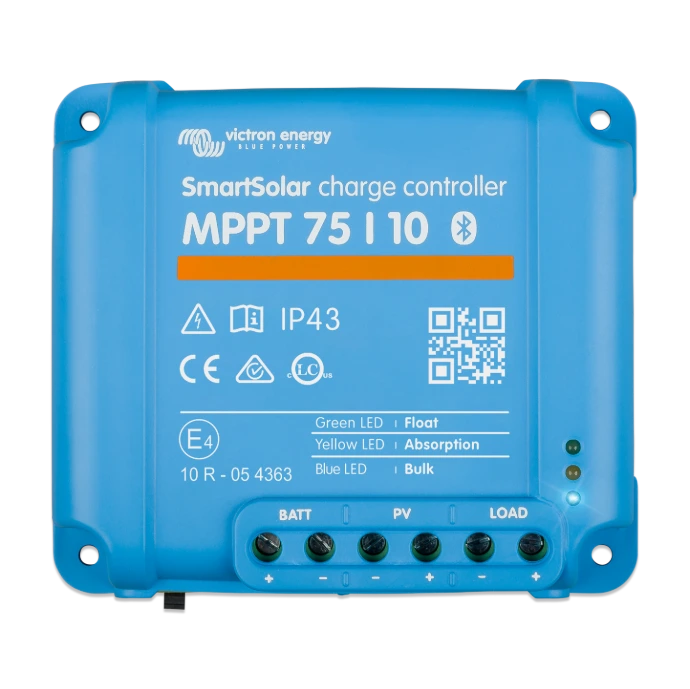

SmartSolar 75/10
SmartSolar 75/15
SmartSolar 100/15
Tension 12/24 VDC
Contrôleur sans sortie de charge !
Communication VE Direct
Bluetooth

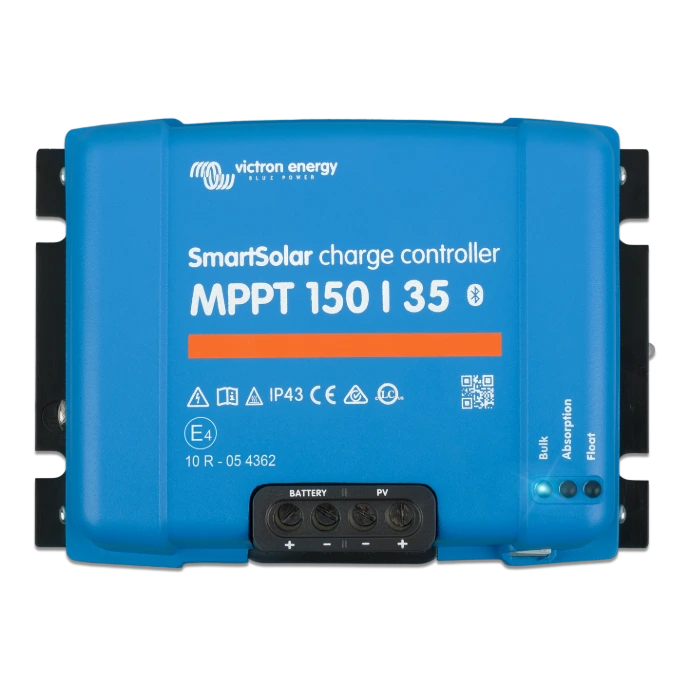

SmartSolar 150/35
SmartSolar 150/45
SmartSolar 150/60
SmartSolar 150/70
Tension 12/24/48 VDC
Contrôleur sans sortie de charge !
Communication VE Direct
Bluetooth

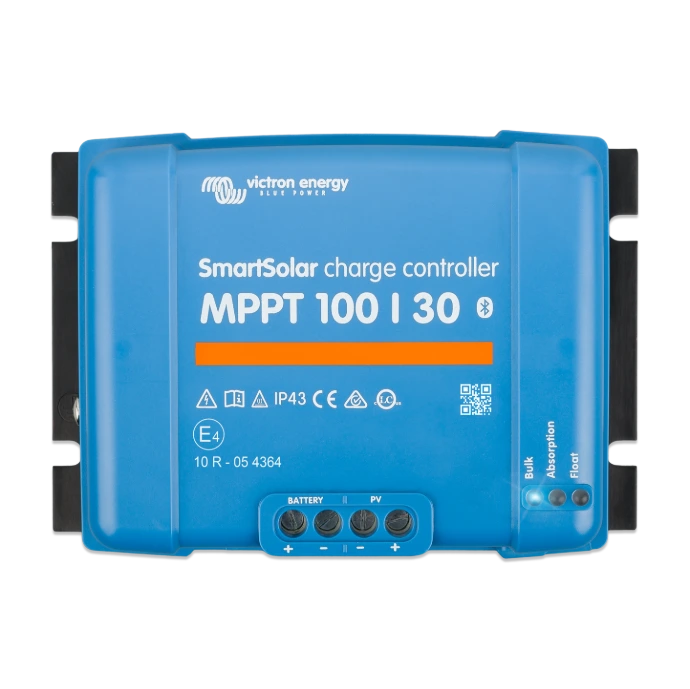

SmartSolar 100/30
SmartSolar 100/50
Tension 12/24 VDC
Contrôleur sans sortie de charge !
Communication VE Direct
Communication VE.Can
Bluetooth

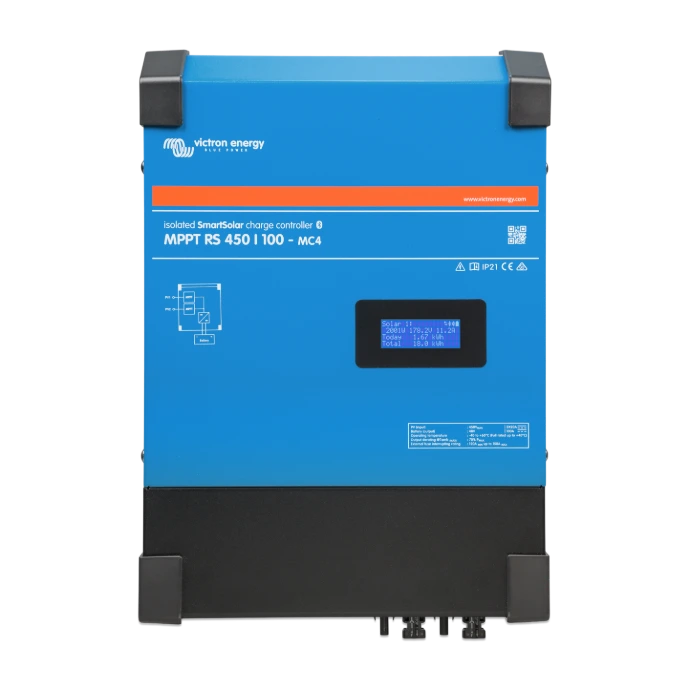

Série RS
SmartSolar RS 450/100
SmartSolar RS 450/200
Tension 48 VDC
Contrôleur sans sortie de charge !
Communication VE Direct
Communication VE.Can
Bluetooth

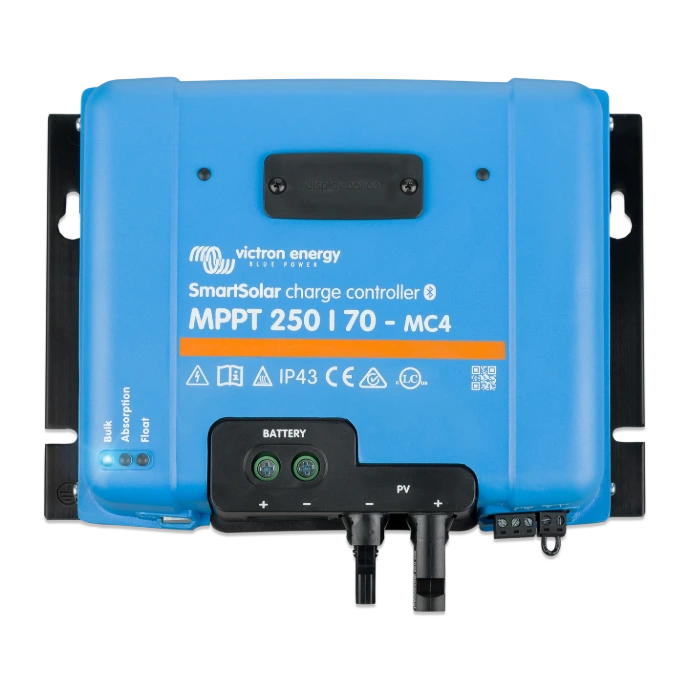

SmartSolar 250/70
SmartSolar 250/85

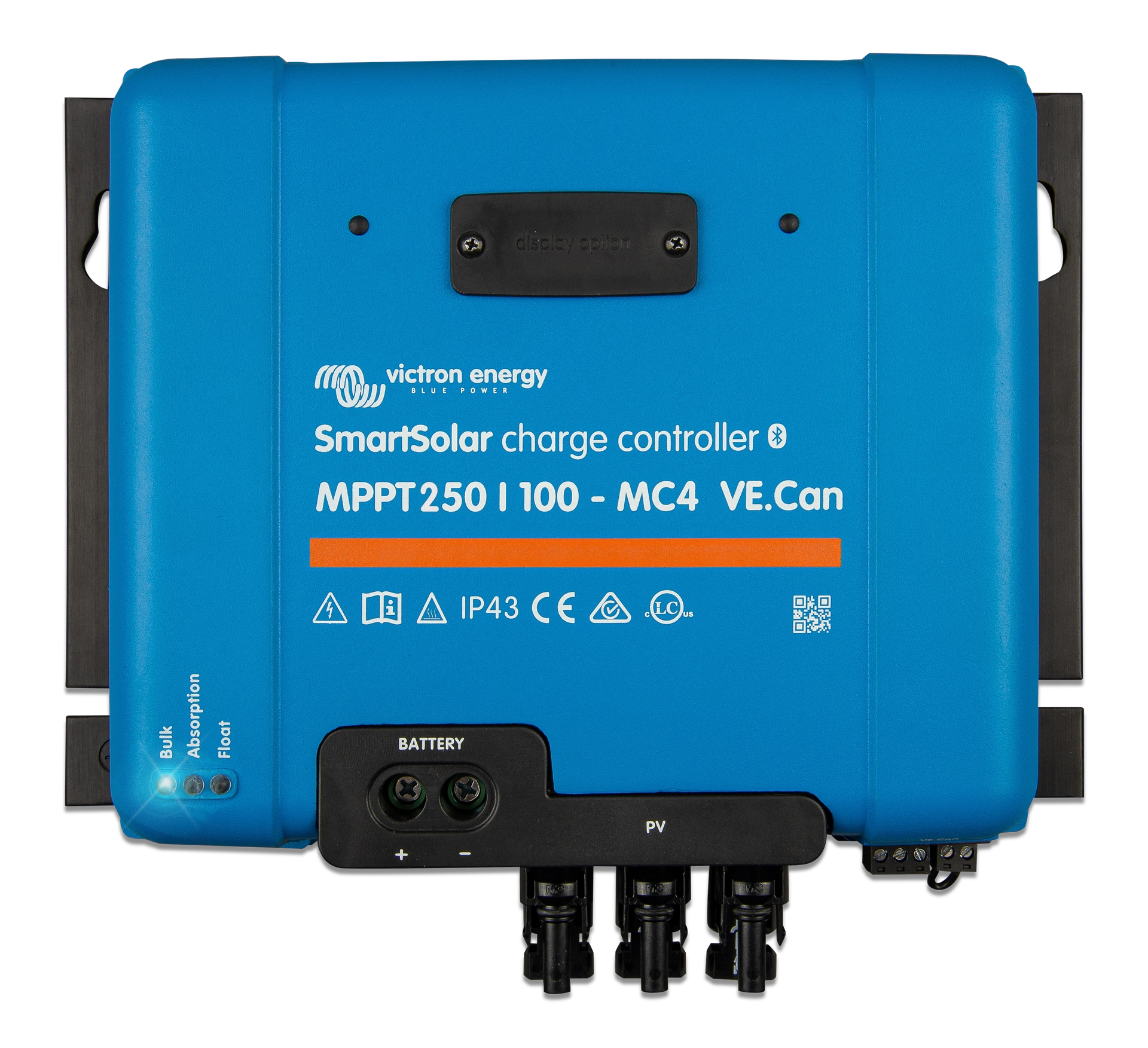

SmartSolar 250/100
Tension 12/24/48 VDC
Contrôleur sans sortie de charge !
Communication VE Direct
Bluetooth

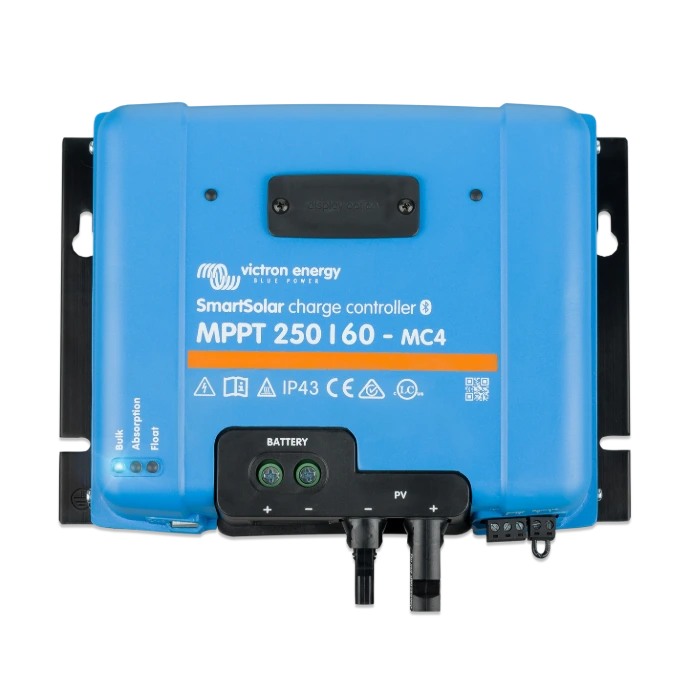

SmartSolar 250/60
SmartSolar 250/70
Tension 12/24/48 VDC
Contrôleur sans sortie de charge !
Communication VE Direct
Communication VE.Can
Bluetooth
SmartSolar 150/70
SmartSolar 150/85
SmartSolar 150/100
Tension 12/24/48 VDC

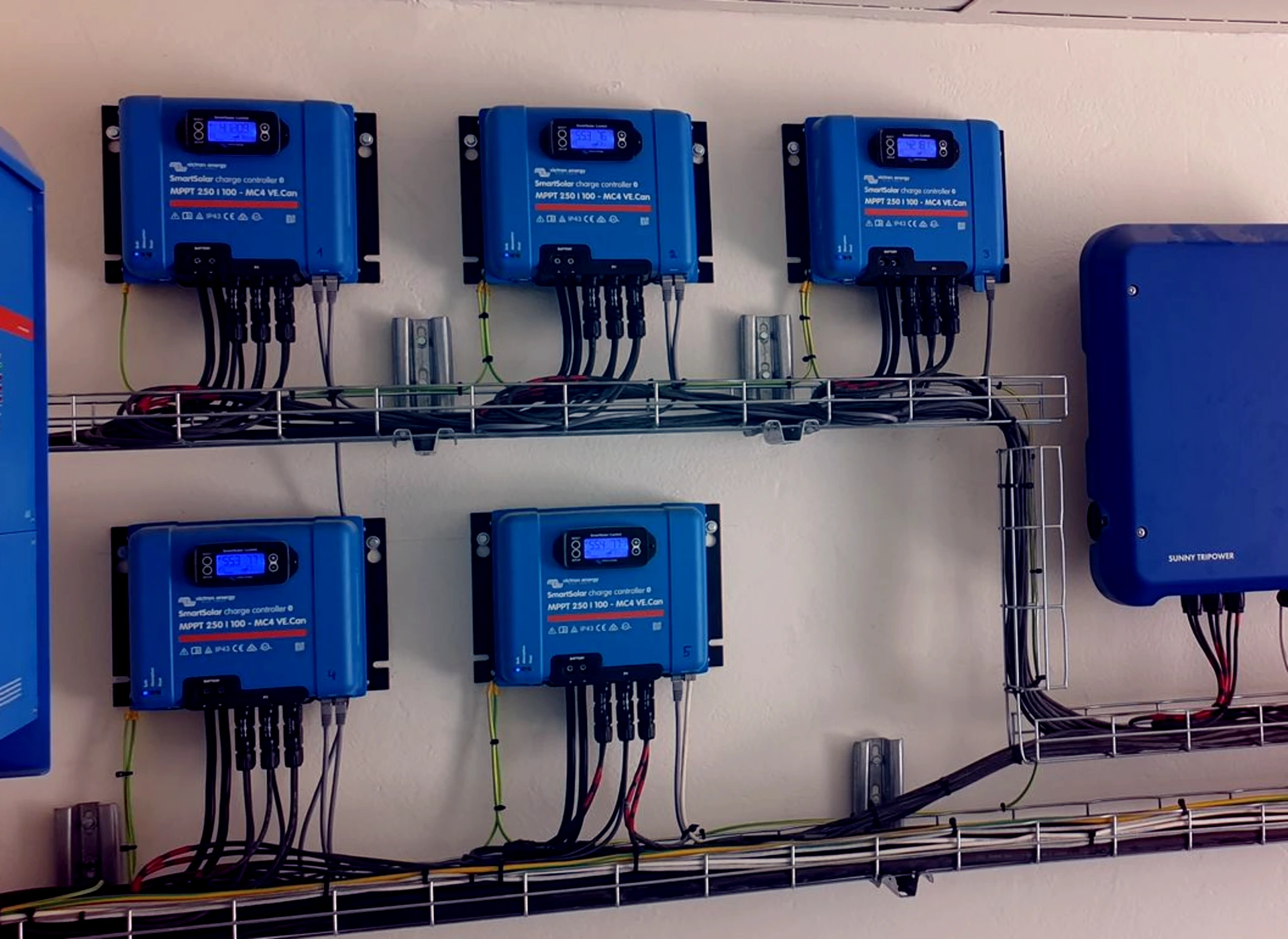

Un SmartSolar combiné à un Cerbo GX pour une installation entièrement connectée...
Connecté au Cerbo GX, le SmartSolar devient une composante d'un système énergétique Victron complet. Production solaire, état de charge des batteries, consommation et historique peuvent être centralisés et consultés à distance via le portail VRM.
Quel SmartSolar choisir pour son installation ?
La valeur ajoutée de Meca-Sol
Le dimensionnement d'un SmartSolar ne dépend pas uniquement de la puissance des panneaux.
La tension des strings, la tension de batterie et les conditions climatiques doivent également être prises en compte.
Meca-Sol sélectionne et configure le régulateur adapté à chaque installation afin de garantir performance, sécurité et fiabilité dans le temps.
